Stampa 3D e Accessibilità: Come Progettare e Stampare Segnaletica in Braille con PLA Bicolore
Stampa 3D e Segnaletica Braille: Guida Tecnica al Bicolore con PLA TreeD
La manifattura additiva viene spesso celebrata per la sua capacità di velocizzare i prototipi d'officina o ridurre i costi delle attrezzature industriali. C'è però un ambito in cui la stampa 3D FDM esprime un potenziale unico e rivoluzionario: la personalizzazione di massa per scopi sociali, civili e inclusivi. Un esempio concreto è la realizzazione di segnaletica aziendale e civile accessibile, capace di integrare i caratteri tradizionali visibili per ipovedenti e i caratteri in codice Braille tridimensionali per persone non vedenti.

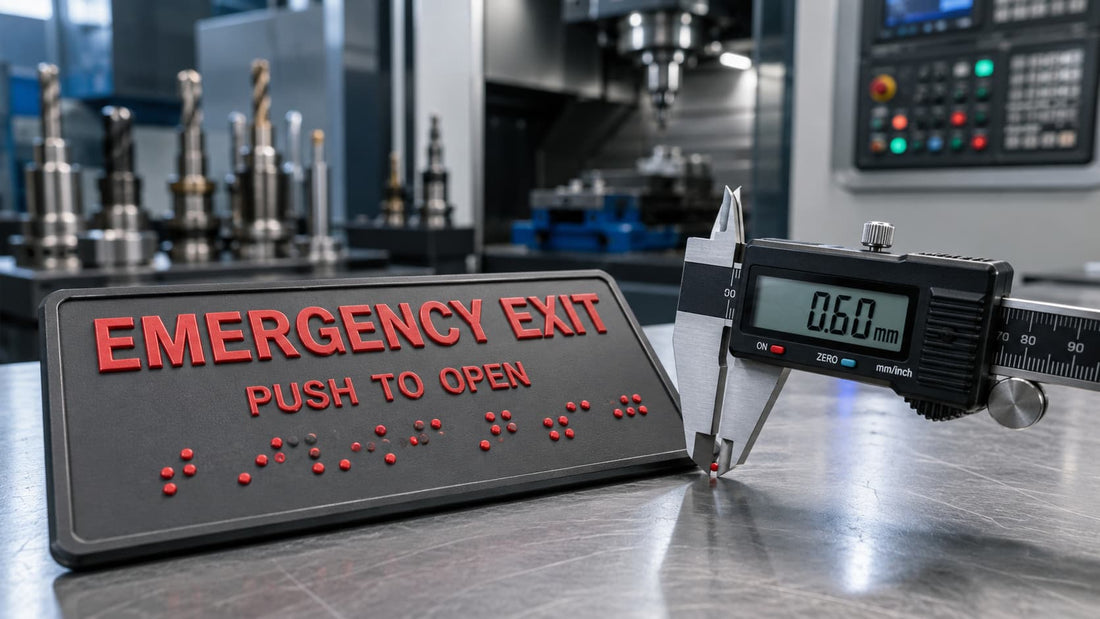

Progettare e produrre un cartello inclusivo bicolore, come la targhetta con la scritta "Uscita" che abbiamo sviluppato nel nostro laboratorio a Desio, non è solo un esercizio di stile o un manifesto etico: è una sfida geometrica e di processo. Se il filamento genera bave termiche (stringing), se i punti non rispettano le tolleranze normative o se il cambio colore sfuma, il cartello diventa completamente illeggibile e inutile al tatto. Nel nostro quotidiano in 3DStockLab, dove la cultura del controllo dimensionale deriva direttamente dall’esperienza meccanica di STM SRL (attiva dal 1968), abbiamo analizzato questa applicazione per capire come trasformare un file CAD in una segnaletica perfetta a norma di legge, ottimizzando l'uso dei biopolimeri industriali.
Le regole geometriche del codice Braille nella stampa 3D FDM
Il Braille è un sistema di lettura tattile basato su combinazioni di punti in rilievo disposti all'interno di una cella ideale. Per consentire al polpastrello di decodificare il testo senza incertezze, le quote dei punti non possono essere casuali o approssimative: devono rispondere a standard internazionali rigorosi e a precise tolleranze dimensionali.
Le specifiche tecniche principali per la segnaletica tattile prevedono:
- Altezza del punto in rilievo: Circa 0.6 mm rispetto alla base piana del cartello.
- Diametro alla base del punto: Circa 1.2 mm.
- Geometria della cupola: Perfettamente semisferica o leggermente arrotondata, totalmente priva di spigoli vivi o micro-bave da estrusione.
Quando si stampa con tecnologia FDM, la criticità si concentra sull'asse Z. Se l'altezza del layer impostata nello slicer è troppo alta (ad esempio 0.28 mm), la cupola del punto Braille verrà riprodotta con vistosi "gradini" (effetto aliasing). Questo rende la superficie ruvida e fastidiosa al tatto, alterando la corretta percezione del punto. Per ovviare a questo problema, la targhetta deve essere stampata con layer sottili (0.12 mm o 0.16 mm), riducendo l'altezza dello strato soprattutto nelle geometrie superiori, così da restituire una superficie liscia, continua e omogenea al passaggio del polpastrello.
La gestione del bicolore (AMS) e il contrasto cromatico per ipovedenti
La segnaletica inclusiva deve rispondere a due esigenze diverse: servire ai non vedenti (tramite il tatto) e agli ipovedenti (tramite la vista). Per gli ipovedenti, il fattore cruciale è il contrasto cromatico netto tra il fondo della targhetta e il testo in rilievo. Nel nostro modello abbiamo optato per una base bianco e un testo (sia Braille che alfabetico) in un rosso vivo, denso e coprente.
La stampa bicolore gestita tramite sistemi di cambio filamento automatico (come l'AMS di Bambu Lab) richiede una stabilità termica impeccabile dei materiali caricati. Durante i continui cambi di filo, se il polimero ha la tendenza a colare (oozing) o a lasciare residui nella camera dell'hotend, si rischiano due problemi fatali per la commessa:
- Contaminazione del colore: Il filamento rosso spurga male e lascia aloni scuri o striature sulla base grigia, inficiando il contrasto visivo necessario.
- Micro-bave (Stringing): L'estrusore lascia invisibili fili di plastica tra un punto Braille e l'altro durante i movimenti di travel. Per un vedente sono quasi invisibili, ma per il polpastrello di un non vedente rappresentano "rumore di fondo" che può stravolgere completamente il significato della parola stampata.
Scegliere il miglior filamento PLA per applicazioni Braille industriali
Per realizzare questa tipologia di componenti tecnici non si può improvvisare con polimeri economici da hobbistica o non certificati. Nella nostra selezione di materiali a Desio, abbiamo scelto di affidarci al PLA standard di TreeD Filaments per ragioni puramente tecniche e di costanza di processo.
TreeD Filaments produce estrudendo bio-polimeri puri di altissima qualità, e questo si traduce in vantaggi immediati sul pezzo finito:
- Tolleranza del diametro millimetrica: Garantisce che il flusso di plastica sia costante. Se il flusso oscilla anche solo del 3%, l'altezza dei punti Braille cambia di conseguenza, uscendo dalle tolleranze di lettura normative.
- Assenza totale di stringing: La formulazione del PLA TreeD taglia netta l'estrusione durante le ritrazioni del cambio colore nell'AMS, azzerando i microfilamenti e lasciando le cupole dei punti Braille pulite e sferiche.
- Pigmentazione ultra-coprente: I colori mantengono un'opacità e una saturazione totali anche su layer molto sottili, offrendo il massimo livello di contrasto richiesto per l'ipovedenza.
- Sostenibilità e Sicurezza: Trattandosi di un materiale a base naturale certificato, è ideale per oggetti che devono essere toccati continuamente con le mani, garantendo l'assenza di emissioni nocive in fase di stampa e post-produzione.
Applicazioni pratiche per le aziende e il territorio B2B
La segnaletica in Braille stampata in 3D rappresenta un'opportunità di ottimizzazione e riduzione costi enorme per il settore B2B, in particolare per:
- Uffici pubblici, Scuole e Ospedali: Che devono adempiere agli obblighi di legge sull'abbattimento delle barriere architettoniche e sensoriali.
- Hotel e Strutture Ricettive: Per la numerazione personalizzata delle stanze e le mappe tattili delle aree comuni.
- Aziende e Stabilimenti Produttivi: Per l'indicazione chiara di vie di fuga, uscite di sicurezza (come nel nostro modello) e pulsantiere di macchinari industriali.
Tradizionalmente, questi cartelli vengono realizzati tramite fresatura meccanica su lastre di acrilico o incisione chimica: processi costosi, lenti e rigidi. La stampa 3D con il PLA TreeD permette di produrre lotti personalizzati in poche ore, modificando i testi direttamente al CAD (come Fusion 360) senza costi di avviamento impianto.
Parametri consigliati per la stampa di segnaletica Braille con PLA TreeD
Per supportare l'ufficio tecnico o il laboratorio di stampa nella calibrazione dello slicer, abbiamo sintetizzato i parametri collaudati nel nostro hub di Desio:
| Parametro di Stampa | Valore Configurato | Obiettivo Tecnico |
|---|---|---|
| Temperatura Ugello | 200°C - 210°C | Massima adesione dei layer senza generare bave termiche |
| Temperatura Piano | 55°C - 60°C | Prevenzione totale dell'effetto warping (sollevamento angoli) |
| Altezza del Layer | 0.12 mm - 0.16 mm | Superficie liscia sulla cupola del punto (no aliasing) |
| Riempimento (Infill) | 20% Giroide | Massima stabilità geometrica bidirezionale alla base |
| Volume di Spurgo (AMS) | Moltiplicatore 1.2x (da scuro a chiaro) | Azzeramento delle contaminazioni cromatiche tra i filamenti |
La manifattura additiva ha senso quando risolve problemi reali con precisione, tolleranza e costanza. La segnaletica Braille bicolore è la dimostrazione che unendo un buon design parametrico, una stampante ben tarata e un filamento d'eccellenza come il PLA TreeD, la stampa 3D esce dai confini del laboratorio e diventa uno strumento di inclusione civile e industriale.
Vuoi sviluppare progetti di segnaletica accessibile o testare la precisione millimetrica del PLA TreeD Filaments sulla tua macchina? Il nostro magazzino a Desio (Monza e Brianza) è strutturato per rifornire uffici tecnici, aziende e professionisti in pronta consegna.
