Fermo macchina sulla rettifica Favretto: come abbiamo risolto con il Reverse Engineering e il PET-CF

In STM  SRL, sappiamo bene che ogni minuto di fermo macchina è un costo che pesa sulla produzione. Quando si parla di rettifica, il sistema di refrigerazione è vitale: senza un flusso costante di acqua e olio emulsionato sulla mola, il rischio è il surriscaldamento del pezzo, la perdita di precisione e lo scarto immediato.

Recentemente, durante una lavorazione critica sulla nostra rettifica Favretto, il refrigerante ha smesso di scorrere. Abbiamo fermato tutto per un'ispezione d'urgenza.

🔍 La diagnosi: Girante in ottone distrutta

Dopo aver smontato la pompa di mandata, abbiamo individuato il colpevole: la girante in ottone originale era letteralmente esplosa (vedi foto sotto).

In una situazione tradizionale, avremmo dovuto ordinare il ricambio originale o impegnare un centro di lavoro CNC per rifare il pezzo dal pieno, bloccando altre commesse e allungando i tempi di fermo. Abbiamo invece scelto la strada dell'Additive Manufacturing.

🧠 Fase 1: Reverse Engineering su Fusion 360

Partendo dai resti del pezzo originale, abbiamo rilevato le quote fondamentali e ricostruito il modello matematico in Autodesk Fusion 360. Questo passaggio ci ha permesso di ottimizzare la geometria della girante per massimizzare l'efficienza del flusso idraulico.

🧵 Fase 2: Perché abbiamo scelto il Bambu Lab PET-CF?

Per un componente che lavora costantemente immerso in acqua e olio emulsionato, non potevamo usare un materiale qualunque. La scelta è ricaduta sul Bambu Lab PET-CF per tre ragioni tecniche:

• Inerzia Chimica: A differenza del Nylon, il PET-CF non soffre l'idrolisi. Non assorbe liquidi e non "gonfia", mantenendo le tolleranze perfette nel tempo.

• Rigidità Estrema (5320 MPa): Grazie alla carica di carbonio, le palette non flettono sotto il carico dell'acqua, garantendo una spinta costante sulla mola.

• Resistenza Termica (HDT 205°C): Anche se l'acqua non scalda, la stabilità termica del PET-CF garantisce che il pezzo non si deformi mai, nemmeno in condizioni di stress prolungato.

🖨️ Fase 3: La produzione nel Lab

Per garantire la massima coesione dei layer, abbiamo eseguito un ciclo di essiccazione professionale a 80°C per 8 ore. La stampa è stata realizzata con un ugello in acciaio indurito da 0.6mm, fondamentale per gestire l'abrasività del carbonio senza compromettere la precisione.

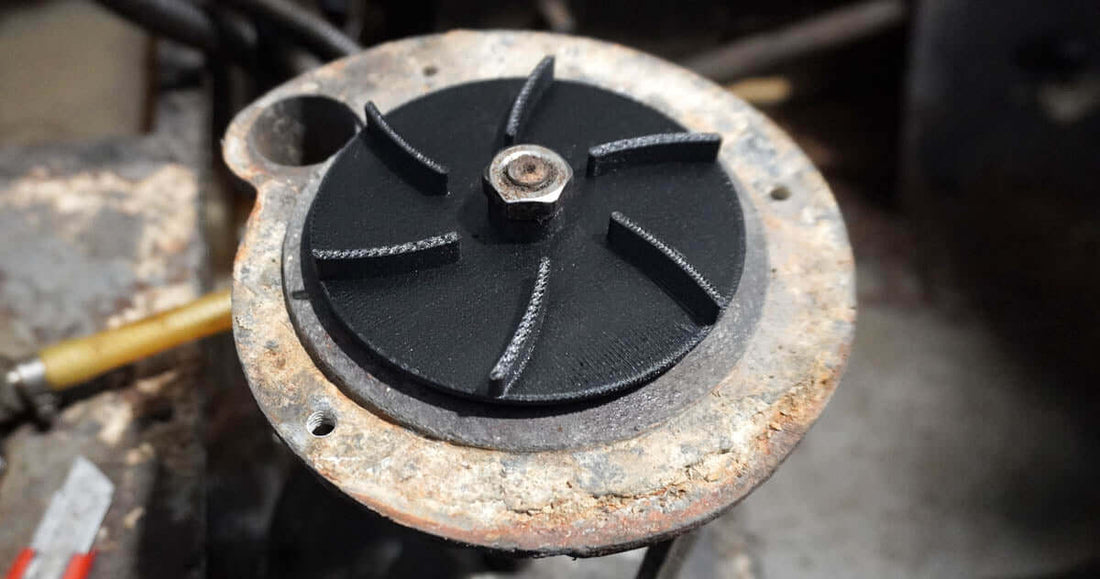

✅ Risultato: Macchina operativa in poche ore

Una volta montata la nuova girante, la pompa ha ripreso a funzionare perfettamente. Il contrasto tra il nuovo componente tecnico in carbonio e la struttura della macchina evidenzia come la stampa 3D possa modernizzare e riparare macchinari storici con prestazioni superiori all'originale.

💬 Considerazione finale di 3DStockLab

Questo caso reale dimostra che la stampa 3D non è solo prototipazione, ma una risorsa industriale strategica. Con i materiali giusti e la corretta progettazione CAD, è possibile trasformare un fermo macchina di giorni in una riparazione di poche ore.

"Perché condividiamo i nostri Case Study?"

In 3DStockLab non ci limitiamo a vendere filamenti. Testiamo ogni materiale nel nostro reparto produttivo (STM srl) in condizioni reali e stressanti. Se vedi questo PET-CF nel nostro store, è perché ha superato la prova della rettifica Favretto.
