Come stampare un visore trasparente da 12 mm in PETG (Abbattendo il tempo da 29 a 13 ore)

Quando un nostro cliente ci ha contattati, si trovava di fronte a una sfida produttiva complessa: realizzare una campana con una base trasparente piena di diametro 100 mm e spessore 12 mm, completa di filettature tecniche per raccordi e fissaggi.

Analizzando lo slice originale con configurazione standard (ugello da 0.4 mm):

• ⏳ Tempo macchina insostenibile: Lo slicer indicava 1 giorno, 4 ore e 47 minuti (quasi 29 ore di stampa continua per un singolo pezzo!).
• 🌫️ Resa ottica pessima: Il disco da 12 mm risultava opaco e lattiginoso a causa delle centinaia di microscopiche intercapedini d'aria generate dai troppi passaggi dell'ugello stretto.
• 🗑️ Spreco di materiale e finitura rovinata: I supporti di stampa necessari sul modello originale rovinavano le superfici nei punti di contatto.

La Riprogettazione Ibrida: L'approccio 3DStockLab & S.T.M.

Attraverso l'analisi del componente originale e la riprogettazione CAD su Autodesk Fusion 360, abbiamo integrato la meccanica di precisione con le potenzialità della stampa 3D FDM avanzata.

Dalla modellazione CAD alla lavorazione in morsa

Dopo aver definito le geometrie su Fusion 360, siamo passati alla produzione del supporto meccanico. La parte strutturale in alluminio è stata fresata direttamente presso la nostra officina S.T.M. s.r.l., garantendo l'assoluta planarità dei piani di battuta e la tolleranza ideale per l'accoppiamento con il pezzo stampato in PETG Traslucido Bambu Lab.

Il supporto in alluminio durante le fasi di fresatura in officina. L'integrazione tra lavorazione dal pieno su macchina CNC e stampa 3D FDM assicura rigidezza strutturale e planarità impeccabile sul giunto del visore.

🔬 L'Ottimizzazione della Stampa 3D sul PETG Traslucido

Una volta isolata la parte visore in plastica, abbiamo concentrato l'ingegnerizzazione del processo di stampa FDM per raggiungere l'obiettivo: azzerare l'opacità e abbattere i tempi macchina.

1. Eliminazione totale dei supporti

Abbiamo riprogettato gli sbalzi e le inclinazioni del modello 3D. Risultato: Zero supporti di stampa. Questo ha eliminato i tempi di rimozione, azzerato lo spreco di filamento e garantito superfici esterne perfettamente lisce.

2. Switch all'ugello da 0.8 mm sul Bambu Lab PETG Traslucido

Per ottenere la massima trasparenza su 12 mm di spessore pieno, bisognava ridurre al minimo la rifrazione della luce causata dai troppi layer:

• Meno della metà dei layer verticali: Aumentando l'altezza dello strato si riducono le interfacce interne.
• Cordoni di estrusione da 0.8 mm: Il filamento estruso ad alta temperatura con una sezione più ampia si fonde in un blocco compatto e omogeneo, lasciando passare la luce senza opacizzarsi.

3. Filettature 1/8" GAS, M8 e M6 stampate direttamente

Nonostante l'uso dell'ugello maggiorato da 0.8 mm, la precisione di estrusione ci ha permesso di stampare direttamente in 3D le filettature tecniche:

• Filetto 1/8" GAS per la tenuta dei raccordi.
• Filettature metriche M8 e M6 per i serraggi.

(In questa prima fase i filetti stampati stanno rispondendo perfettamente alle tenute; stiamo attualmente valutando con il cliente se, per la produzione di serie, convertire i fissaggi metrici con inserti filettati in ottone annegati a caldo).

4. Struttura portante in Alluminio

Per non caricare la plastica di tensioni meccaniche complesse, la base di ancoraggio strutturale è stata lavorata dal pieno in Alluminio nella nostra officina S.T.M., creando un assieme ibrido solido, bello da vedere e funzionale.

Il risultato finale: Trasparenza ottica e resistenza meccanica

Mettendo a confronto i due pezzi, il valore dell'ingegnerizzazione ibrida è evidente. Non solo abbiamo dimezzato i tempi di stampa da 28 a 13 ore, ma abbiamo trasformato un componente fragile e lattiginoso in un elemento industriale trasparente, pronto a resistere a carichi meccanici elevati grazie al cuore in alluminio lavorato a controllo numerico.

Figura 1: Componente originale stampato interamente in PETG con ugello da 0,4 mm. Lo spessore pieno da 12 mm e l'elevato numero di passate generano micro-intercapedini d'aria interne che rendono il pezzo opaco e lattiginoso, annullando la trasparenza visiva e portando il tempo macchina ad oltre 28 ore.

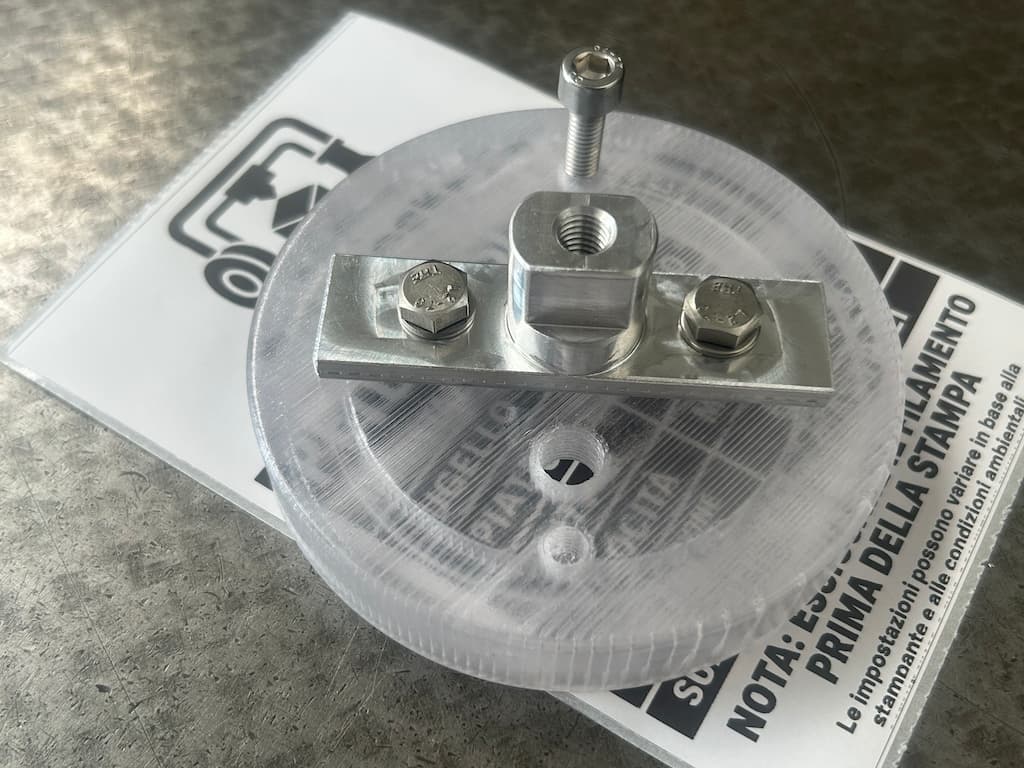

Figura 2: Componente riprogettato con approccio ibrido S.T.M. e 3DStockLab. L'uso del Bambu Lab PETG Traslucido con ugello da 0,8 mm elimina la rifrazione interna offrendo una trasparenza quasi vitrea. Le sollecitazioni meccaniche sono scaricate sulla staffa centrale in alluminio fresata dal pieno, per un tempo di stampa ridotto a sole 13 ore.

📊 I Risultati in Sintesi

• ⏱️ Tempo di Stampa: Abbattuto da 28h 47m a sole 13h 00m (-55% di tempo macchina!).
• 👁️ Trasparenza: Visibilità nitida e pulita attraverso i 12 mm di spessore del disco.
• 🛠️ Filetti Pronti all'Uso: Raccordi 1/8" GAS, M8 e M6 funzionali e resistenti.
• ✨ Finitura Rapida: Eliminati i supporti interni e finitura superficiale vitrea ottenuta con carteggiatura veloce e trasparente spray.

❓ FAQ Tecnica: Perché non usare la Stampa a Resina (SLA)?

Con la resina dovresti carteggiare ad acqua per ore con varie grane (fino a 2000/3000) per togliere l'effetto opaco del lavaggio in IPA, rischiando comunque di indebolire le filettature GAS. Con il PETG ad ugello 0.8 mm bastano una velocissima carteggiata d'aggancio e una spruzzata di trasparente per ottenere un pezzo con trasparenza vitrea e massima tenuta meccanica.

💡 Il consiglio tecnico di 3DStockLab

Quando dovete stampare componenti traslucidi ad alto spessore con filettature integrate, non abbiate paura di salire di diametro ugello (0.8 mm). Lavorando su temperature e flussi, otterrete una fusione dei layer imbattibile, filetti robusti e una trasparenza che con l'ugello da 0.4 mm è semplicemente impossibile da raggiungere.
