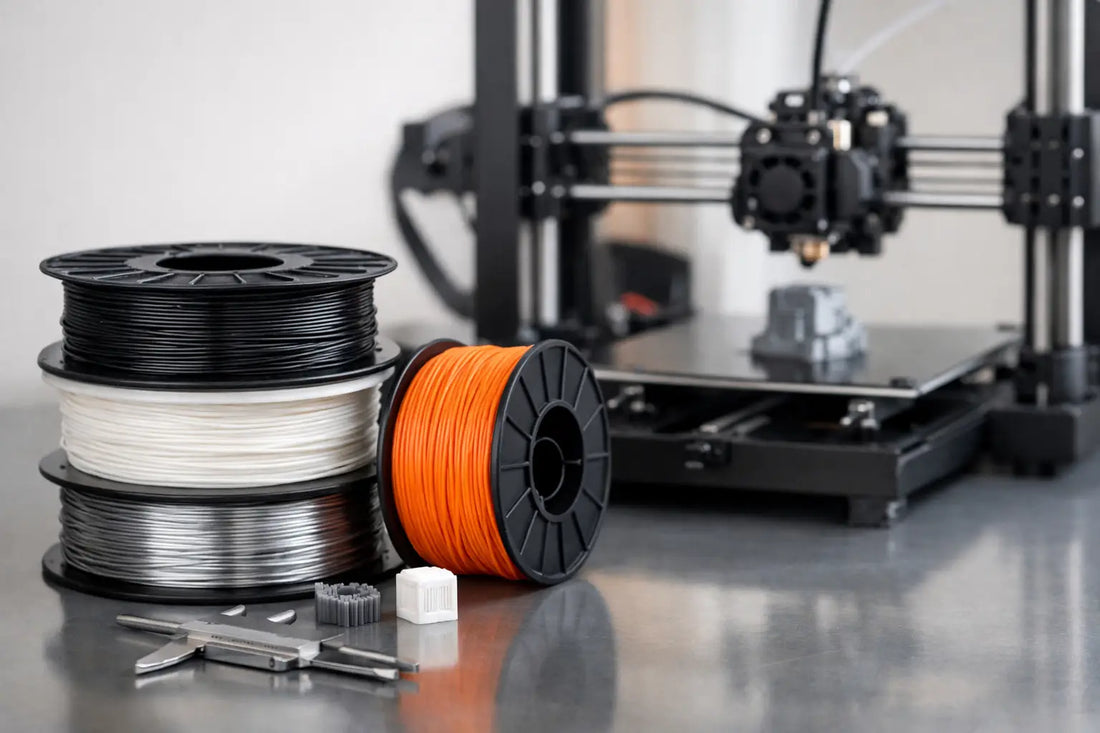

Guida filamenti per tolleranze strette FDM

Una guida filamenti per tolleranze strette non può limitarsi a indicare il materiale più rigido o quello con la scheda tecnica più promettente. In stampa FDM, la precisione del pezzo nasce dall'interazione tra filamento, geometria, macchina, ambiente e parametri di processo. Un materiale di qualità costante riduce le variabili, ma non sostituisce una corretta compensazione dimensionale.

Quando un componente deve entrare su un albero, accogliere un cuscinetto, chiudere con una cover o ripetere lo stesso accoppiamento su più stampe, il criterio non è la sola precisione nominale della stampante. Conta soprattutto la ripetibilità reale del processo.

Cosa significa tolleranza stretta nella stampa FDM

Nella meccanica di precisione, una tolleranza definisce lo scostamento ammesso rispetto alla quota di progetto. Nella stampa 3D FDM lo stesso principio vale, con una differenza sostanziale: il materiale viene depositato caldo, si raffredda, ritira e può deformarsi in modo non uniforme.

Per questo una quota esterna, un foro e una sede funzionale non vanno trattati allo stesso modo. Un perno stampato tende spesso a risultare leggermente sovradimensionato, mentre un foro può chiudersi rispetto al CAD per effetto della traiettoria dell'ugello, della pressione residua e della geometria dei perimetri. Pensare che una stampante ben calibrata riproduca ogni quota esattamente al decimo non è un metodo affidabile.

Per molte applicazioni funzionali, una tolleranza di circa ±0,1-0,2 mm è raggiungibile su geometrie favorevoli e macchine ben regolate. Scendere stabilmente oltre dipende dal materiale, dalla dimensione del pezzo, dal verso di stampa e dal controllo dell'ambiente. Per sedi critiche, maschiature, diametri di riferimento o accoppiamenti di precisione, spesso è più efficace prevedere una lavorazione finale, come alesatura, maschiatura o ripresa meccanica.

Il filamento influenza la quota, ma non da solo

Il primo fattore da valutare è la costanza del filamento. Un diametro uniforme, una buona concentricità, un avvolgimento regolare e un'umidità controllata aiutano l'estrusore a mantenere una portata coerente. Questo si traduce in pareti più uniformi, fori più prevedibili e minori differenze tra una stampa e la successiva.

La precisione dichiarata sul diametro è utile, ma va letta nel contesto. Un filamento con tolleranza stretta sul diametro non elimina ritiro, warping o variazioni dovute alla temperatura ambiente. Riduce però una fonte concreta di instabilità del flusso, particolarmente rilevante quando si producono serie di componenti o si usano ugelli piccoli.

Anche la gestione dell'umidità è determinante. PETG, PA/Nylon, PC e TPU assorbono acqua con maggiore facilità rispetto al PLA. Un materiale umido può produrre microbolle, superfici irregolari e un'estrusione meno costante. Il risultato non è soltanto estetico: pareti e quote possono variare abbastanza da compromettere un accoppiamento.

Scegliere il materiale in base alla stabilità dimensionale

PLA: il riferimento per precisione e semplicità

Il PLA è spesso la scelta più efficace per dime, maschere, involucri da interno e prototipi dimensionali. Richiede temperature relativamente contenute, ha un ritiro basso e presenta una buona stabilità geometrica su pezzi di piccole e medie dimensioni. Se la priorità è verificare un accoppiamento o ottenere quote ripetibili in ambiente interno, è un punto di partenza razionale.

Il limite riguarda le prestazioni in esercizio. Il PLA non è adatto a temperature elevate, esposizione esterna prolungata o componenti soggetti a urti e carichi continui. Una dima dimensionalmente corretta può perdere affidabilità se lasciata vicino a una fonte di calore.

PETG: compromesso utile, con calibrazione dedicata

Il PETG offre una maggiore tenacità e una migliore resistenza chimica rispetto al PLA, ma tende a essere più sensibile a oozing, pressione nell'ugello e accumulo di materiale nei dettagli minuti. Può fornire buoni risultati dimensionali, purché temperatura, flusso e pressure advance siano calibrati con attenzione.

È una scelta valida per componenti funzionali da interno, contenitori, staffe e parti che richiedono un margine di robustezza superiore al PLA. Per tolleranze molto strette, conviene partire da un profilo verificato sul filamento specifico e testare le quote critiche prima della produzione.

ABS e ASA: attenzione al ritiro

ABS e ASA sono materiali indicati quando servono resistenza termica, robustezza e, nel caso dell'ASA, stabilità ai raggi UV. Tuttavia, il loro ritiro è più significativo e rende meno immediata la gestione di quote precise, soprattutto su pezzi ampi, sottili o con geometrie asimmetriche.

Con camera chiusa, temperature stabili e una progettazione attenta, ABS e ASA possono produrre ottimi componenti tecnici. Non sono però i materiali da scegliere per primi se il requisito principale è ottenere una quota precisa senza una fase di validazione. Qui la compensazione XY e il controllo termico diventano parte integrante del ciclo produttivo.

PA/Nylon e PC: tecnici, ma esigenti

PA/Nylon e policarbonato rispondono a esigenze meccaniche più elevate: resistenza all'usura, tenacità, temperatura e carico. Sono adatti a ingranaggi, supporti sollecitati, elementi di scorrimento e parti strutturali, ma richiedono una gestione rigorosa dell'umidità e un ambiente di stampa controllato.

Il Nylon può modificare il proprio comportamento in base al contenuto d'acqua anche dopo la stampa. Il PC richiede temperature elevate e può accumulare tensioni interne. Per tolleranze strette sono materiali utilizzabili, ma solo quando la loro prestazione funzionale giustifica il maggior lavoro di processo.

TPU e filamenti caricati: precisione con vincoli specifici

Il TPU non è il candidato naturale per accoppiamenti rigidi e quote molto controllate: la sua elasticità rende la misura dipendente anche dalla forza applicata durante il controllo. È ideale per guarnizioni, protezioni e componenti flessibili, non per sedi dimensionali rigide.

I filamenti caricati con fibre possono aumentare rigidezza e stabilità in alcune direzioni, ma sono abrasivi e richiedono ugelli adeguati. Inoltre, la finitura più ruvida può peggiorare un accoppiamento a scorrimento. Se il componente deve lavorare contro un'altra parte, valutare il materiale in base a usura, attrito e post-lavorazione, non solo alla rigidità.

Guida filamenti per tolleranze strette: il metodo di scelta

Il materiale corretto è quello che mantiene la quota richiesta nelle condizioni d'uso, non quello che stampa meglio un cubo di calibrazione. La scelta deve partire dalla funzione del componente: temperatura di esercizio, presenza di agenti chimici, carico, esposizione UV, necessità di flessibilità e tipo di accoppiamento.

Un supporto interno poco sollecitato richiede spesso PLA o PETG. Un componente da esterno può orientare verso ASA. Per una parte soggetta a sfregamento, un materiale tecnico come PA o IGUS Iglidur® può essere più appropriato, accettando però una fase di messa a punto più rigorosa. Nei flussi professionali, usare il materiale meno complesso che soddisfa il requisito è spesso la scelta più efficiente.

La continuità di approvvigionamento conta quanto il test iniziale. Se una quota è stata validata con un preciso filamento, cambiare marca, colore, lotto o formulazione può richiedere una nuova verifica. Per produzioni ripetute conviene standardizzare materiale, profilo di stampa, essiccazione e orientamento del pezzo.

Parametri che incidono davvero sulla precisione

Prima di intervenire sulle tolleranze del modello, controllare il processo. Il flusso va calibrato per evitare pareti troppo spesse o troppo sottili; la pressione dinamica deve essere corretta per limitare sovraestrusioni negli spigoli e variazioni durante cambi di direzione. Anche una temperatura troppo alta aumenta la fluidità del polimero e può peggiorare dettagli, fori e ponti.

L'altezza layer incide sulla qualità delle superfici inclinate e sull'asse Z, ma non risolve da sola gli errori in XY. Un layer più basso migliora la definizione, a costo di tempi superiori. Per quote critiche è spesso più utile usare un ugello e una larghezza linea coerenti, con velocità moderate e accelerazioni controllate, piuttosto che ridurre indiscriminatamente il layer.

La prima calibrazione da fare è quella degli assi meccanici e del piano di stampa. Poi si passa a flusso, pressure advance e compensazione del ritiro. Infine si stampa un campione che riproduca la geometria reale: un foro cilindrico, una sede rettangolare, un incastro o un perno. Il cubo da 20 mm è utile per rilevare problemi evidenti, ma non sostituisce il test funzionale.

Progettare il gioco corretto tra le parti

Il gioco necessario dipende dal materiale e dall'accoppiamento richiesto. Per una cover rimovibile o un incastro libero può bastare un margine contenuto; per parti con pareti lunghe, PETG o materiali soggetti a maggiore ritiro, serve generalmente più spazio. Un accoppiamento a pressione va testato sul materiale definitivo e nell'orientamento definitivo, perché la resistenza meccanica e la precisione cambiano tra XY e Z.

È preferibile intervenire nel CAD sulle quote funzionali anziché applicare una scala globale al modello. La scala può correggere in parte il ritiro di un pezzo grande, ma altera tutte le quote e non distingue tra diametri esterni, fori e sedi. Le compensazioni dedicate del slicer sono utili, purché siano misurate sul proprio processo e non applicate per tentativi casuali.

Per i fori sottoquota, usare diametri maggiorati o una compensazione specifica dei fori è normalmente più prevedibile che forzare l'estrusione. Per sedi di cuscinetti, boccole o viti, lasciare materiale sufficiente per una finitura meccanica può essere la soluzione più affidabile, soprattutto quando la funzione richiede ripetibilità su più pezzi.

Controllo qualità: dalla stampa singola alla serie

Misurare solo un pezzo non basta per dichiarare stabile un processo. Per una produzione interna, stampare almeno alcuni campioni in momenti diversi consente di distinguere una quota ripetibile da un risultato occasionale. Registrare materiale, colore, lotto, umidità, profilo, ugello e temperatura ambiente rende più semplice individuare l'origine di eventuali variazioni.

Un calibro digitale è sufficiente per molte verifiche, ma per sedi più critiche possono servire tamponi, comparatori o strumenti dedicati. La misura deve essere coerente con la funzione: controllare un foro in un singolo punto può non rilevare ovalizzazione, conicità o deformazioni locali.

3DStockLab seleziona filamenti per applicazioni reali proprio perché la qualità del componente non dipende da una proprietà isolata. Quando la tolleranza è critica, scegliere un materiale affidabile, conservarlo correttamente e validare il profilo sul pezzo funzionale riduce scarti, rilavorazioni e tempi di fermo.

La quota giusta non nasce da un valore universale nel slicer: nasce da un processo documentato, dal filamento adatto all'applicazione e da un piccolo campione che dimostra, prima della serie, che l'accoppiamento funziona davvero.
