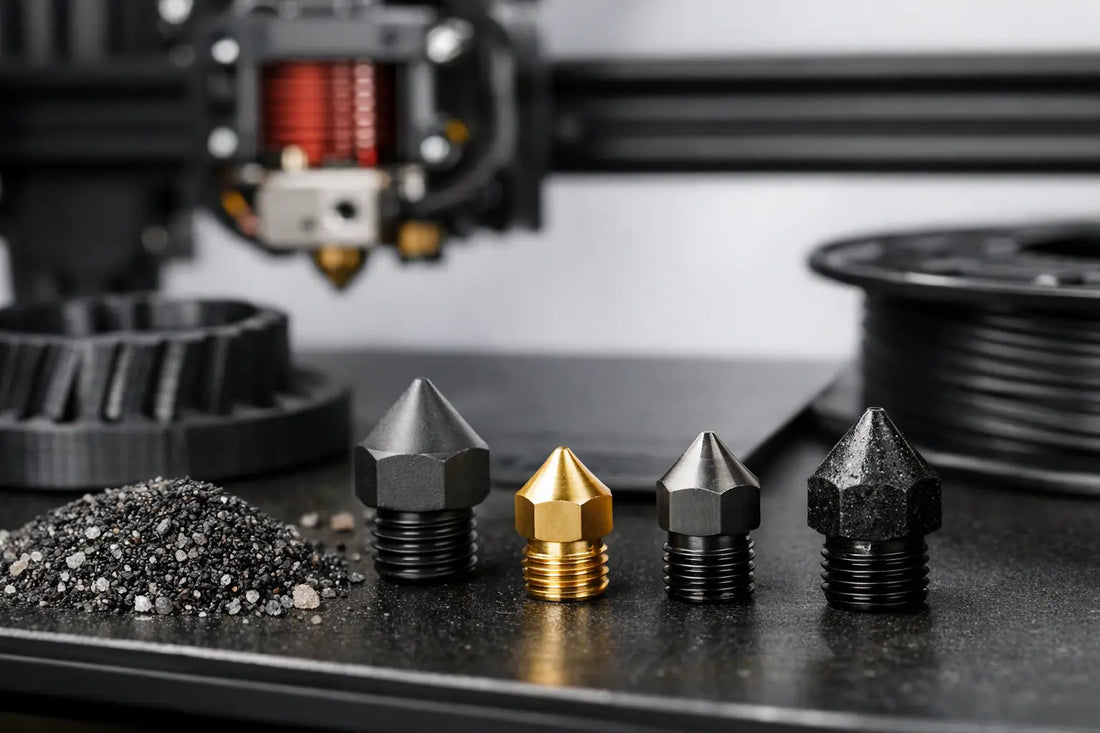

Come scegliere ugello abrasivo per stampa 3D

Un ugello standard in ottone può stampare qualche componente in PLA caricato senza mostrare subito problemi. Il limite emerge con la continuità produttiva: il foro si usura, il diametro effettivo aumenta e la stampante inizia a estrudere più materiale del previsto. Pareti meno precise, dettagli ammorbiditi e tolleranze non più ripetibili sono spesso il segnale che l’ugello non è più adeguato.

Capire come scegliere ugello abrasivo significa quindi proteggere la qualità del processo, non solo evitare una sostituzione frequente. La scelta dipende dal filamento, dal volume di stampa, dal livello di precisione richiesto e dalla compatibilità reale con l’hotend della macchina.

Quando serve davvero un ugello abrasivo

Un ugello resistente all’abrasione è consigliato quando il filamento contiene particelle dure o fibre. I casi più comuni sono PLA, PETG, ABS, ASA, PA/Nylon e PC caricati con fibra di carbonio, fibra di vetro, minerali, metallo o polveri tecniche. Anche i filamenti con additivi luminosi al buio o con finitura glitter possono risultare più usuranti di un polimero non caricato.

Non tutti i materiali tecnici richiedono automaticamente un ugello abrasivo. Un Nylon non caricato, per esempio, pone soprattutto esigenze di essiccazione, adesione e controllo termico, ma non consuma l’ottone come un PA-CF. La differenza è nella natura del riempitivo: sono le particelle presenti nel compound a lavorare come un abrasivo durante il passaggio nell’ugello.

Per stampe occasionali il costo di un ugello standard può sembrare accettabile. In un laboratorio, in un reparto prototipi o in una piccola produzione, però, l’usura non programmata introduce variabilità. Un ugello abrasivo ha senso quando si vuole mantenere il profilo di stampa stabile per più bobine e ridurre verifiche, scarti e ricalibrazioni.

Materiale dell’ugello: resistenza, temperatura e qualità superficiale

La dicitura “ugello abrasivo” non identifica un solo materiale. Le alternative disponibili hanno caratteristiche diverse e vanno valutate in funzione dell’applicazione.

Acciaio temprato: la scelta pratica per molti filamenti caricati

L’acciaio temprato è il punto di partenza più diffuso per fibre di carbonio, fibre di vetro e additivi minerali. Offre una resistenza all’usura nettamente superiore all’ottone e rappresenta una scelta razionale per lavorazioni regolari con materiali abrasivi.

Il compromesso è la conducibilità termica inferiore rispetto all’ottone. L’ugello trasferisce meno rapidamente il calore al filamento, perciò può essere necessario aumentare leggermente la temperatura o ridurre la portata volumetrica, soprattutto con diametri piccoli, velocità elevate e polimeri viscosi. Non è una regola fissa: la regolazione va validata sul materiale e sul profilo della singola stampante.

Acciaio inox: utile, ma non sempre la soluzione per l’abrasione intensa

Gli ugelli in acciaio inox vengono spesso scelti per esigenze specifiche di pulizia o compatibilità applicativa. La loro resistenza all’usura è generalmente migliore dell’ottone, ma non coincide automaticamente con quella di un acciaio temprato progettato per filamenti caricati. Prima dell’acquisto conviene verificare la specifica del produttore anziché basarsi solo sul nome del materiale.

Ugelli rivestiti e materiali ad alta durezza

Rivestimenti specifici, punte in carburo o ugelli con materiali ceramici e tecnici possono offrire una durata molto elevata. Sono indicati in presenza di produzioni ripetitive, filamenti altamente caricati o necessità di mantenere una geometria del foro costante per lunghi cicli.

Qui il trade-off è economico. Un ugello premium costa sensibilmente più di uno in acciaio temprato e deve essere giustificato da un utilizzo effettivo. Per poche stampe prototipali può essere sovradimensionato; per serie di componenti in PA-CF o PETG-CF può ridurre il costo complessivo di gestione, evitando variazioni dimensionali e fermi per manutenzione.

Diametro: non scegliere solo in base al dettaglio

Il diametro dell’ugello influenza qualità superficiale, tempo ciclo, resistenza meccanica e affidabilità dell’estrusione. Con materiali caricati, il diametro non va scelto soltanto per ottenere layer più fini.

Lo 0,4 mm resta una misura versatile e può funzionare bene con filamenti CF o GF a granulometria controllata. Tuttavia, richiede materiale ben asciutto, un profilo correttamente impostato e particolare attenzione alla presenza di particelle. Se il produttore del filamento indica un diametro minimo superiore, quella prescrizione va rispettata: il rischio non è solo l’intasamento, ma anche un flusso instabile che compromette il pezzo.

Lo 0,6 mm è spesso la soluzione più equilibrata per componenti funzionali caricati. Offre maggiore tolleranza al passaggio delle fibre, riduce la probabilità di occlusioni e consente di aumentare la portata senza spingere eccessivamente l’hotend. Per dime, staffe, supporti, attrezzaggi e parti tecniche, la perdita di dettaglio rispetto allo 0,4 mm è spesso marginale rispetto al guadagno in affidabilità.

Diametri da 0,8 mm o superiori sono adatti a pezzi grandi, pareti robuste e produzioni dove il tempo ciclo prevale sulla definizione dei dettagli. Non risolvono ogni problema: un filamento umido, un hotend con capacità insufficiente o impostazioni di retrazione errate restano criticità reali. Ma rendono il processo più tollerante con compound ricchi di fibre.

Compatibilità con stampante e hotend

Prima di acquistare, occorre verificare che l’ugello sia progettato per il sistema di stampa in uso. Filettatura, lunghezza, forma del corpo, sensore di temperatura e accoppiamento con il blocco riscaldante non sono dettagli intercambiabili. Un ugello apparentemente simile può non chiudere correttamente contro heatbreak o hotend, causando perdite di materiale e degradazione del gruppo estrusore.

Nei sistemi con ugello integrato, come alcune configurazioni moderne con hotend proprietario, la scelta riguarda l’intero gruppo oppure ricambi specifici. Anche la compatibilità con l’AMS va considerata separatamente: l’AMS gestisce l’alimentazione della bobina, mentre la capacità di stampare un materiale abrasivo dipende dall’ugello, dall’hotend e dalle indicazioni della stampante. Alcuni materiali caricati, inoltre, non sono ideali per alimentazioni molto tortuose o per cambi frequenti di filamento, perché le fibre possono aumentare l’attrito e la fragilità del filo.

Controllare la temperatura massima dell’ugello è altrettanto necessario. Un ugello resistente all’abrasione non rende automaticamente la macchina idonea a PC, Nylon o materiali tecnici ad alta temperatura. Il limite effettivo dipende dall’intera catena: hotend, sensore, firmware, camera di stampa e capacità di mantenere il filamento nelle condizioni corrette.

Impostazioni da rivedere dopo il cambio ugello

Montare un ugello abrasivo e usare lo stesso profilo dell’ottone senza controlli può portare a risultati incoerenti. Dopo la sostituzione è opportuno verificare offset Z, primo layer, flusso e temperatura. Anche se il diametro nominale non cambia, la geometria reale della punta e la diversa conduzione termica possono richiedere una regolazione.

Con filamenti caricati conviene lavorare con velocità compatibili con la capacità di fusione dell’hotend. Aumentare troppo la velocità per sfruttare un ugello da 0,6 mm può creare sottoestrusione, soprattutto con acciaio temprato e polimeri ad alta viscosità. La portata volumetrica dichiarata dal materiale o validata internamente è un riferimento più utile della sola velocità espressa in mm/s.

L’essiccazione rimane decisiva. Un PA-CF umido, per esempio, può presentare bolle, superficie ruvida e calo delle proprietà meccaniche anche con il miglior ugello disponibile. L’ugello corretto protegge la precisione dell’estrusione, ma non compensa una gestione del filamento inadeguata.

Come scegliere ugello abrasivo in base all’applicazione

Per prototipi e piccole serie in PLA-CF o PETG-CF, un ugello in acciaio temprato da 0,4 o 0,6 mm è normalmente una scelta efficace. Lo 0,4 mm privilegia finitura e dettaglio, lo 0,6 mm continuità e produttività.

Per attrezzaggi, staffe e componenti meccanici in PA-CF, PA-GF o PC caricato, è spesso preferibile partire da 0,6 mm. Se il pezzo è grande e il requisito principale è la robustezza, 0,8 mm può rendere il ciclo più stabile e rapido. In presenza di volumi elevati o materiali particolarmente aggressivi, un ugello con durezza superiore o punta in carburo merita una valutazione economica concreta.

La scelta più affidabile nasce dall’abbinamento tra filamento, geometria del componente e capacità della stampante. Un ugello abrasivo non è un accessorio generico: è una parte di processo che determina quanto a lungo un profilo validato continuerà a produrre pezzi conformi.

Quando il materiale è caricato, conviene definire fin dall’inizio un set coerente di bobina, ugello e parametri. È il modo più semplice per trasformare una stampa potenzialmente critica in un ciclo ripetibile, con meno interventi e risultati più prevedibili.
